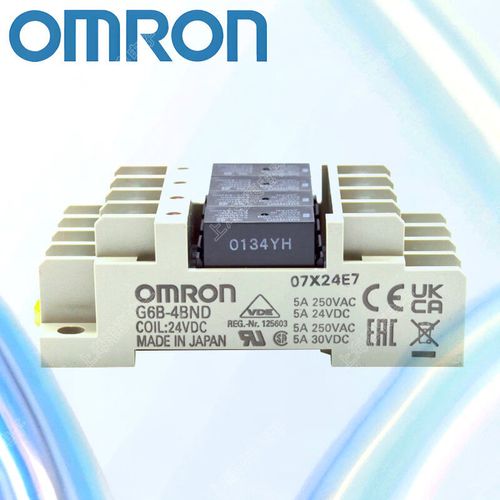

欧姆龙G6B系列四路常开继电器模组 24V直流通讯设备的高可靠切换方案

在工业自动化、通讯设备以及各类电子控制系统中，继电器模组作为信号切换与隔离的核心元件，其性能直接影响到整个系统的稳定性与安全性。欧姆龙（OMRON）作为全球知名的电子元器件制造商，其G6B系列继电器凭借出色的品质和可靠性，被广泛应用于通讯、安防、电力等领域。本文将重点介绍基于欧姆龙G6B继电器的四路常开继电器模组，该模组采用24V直流电磁驱动，专为通讯设备等应用场景设计，具备高负载能力、快速响应和长寿命等特点。

一、欧姆龙G6B继电器概述

欧姆龙G6B系列是一款小型、高性能的电磁继电器，具有以下显著特点：

• 紧凑尺寸：G6B系列体积小巧，适合高密度安装，尤其适合空间受限的通讯设备。
• 高负载能力：触点可切换较大电流和电压，适用于多种负载类型（如电阻性、电感性、电容性负载）。
• 低功耗：线圈功耗较低，适合长时间连续工作的应用。
• 高可靠性：采用优质材料和精密制造工艺，确保长寿命和高耐久性。
• 宽温度范围：可在较宽的环境温度下稳定工作，适应恶劣工业环境。

G6B系列通常提供多种触点形式（如常开、常闭、转换触点），本文讨论的四路常开模组即采用四组常开触点（SPST-NO）配置。

二、四路常开继电器模组的设计与功能

四路常开继电器模组将四个独立的G6B继电器集成在一块电路板上，并配有驱动电路、接线端子及保护电路（如续流二极管），形成即插即用的模块化解决方案。其主要特性包括：

• 四路独立控制：每个继电器可独立由外部信号控制，实现四路负载的通断。
• 常开触点：在未通电状态下，触点断开；当线圈通电时，触点闭合，接通负载。
• 24V直流线圈驱动：线圈额定电压为24V DC，可直接与常见的工业控制信号（如PLC输出、单片机IO口经驱动后）接口，兼容24V直流电源系统。
• 通讯设备适用：模组设计考虑通讯设备的信号切换需求，如音频/数据线路切换、天线切换、冗余备份切换等。
• 易于安装与维护：采用标准导轨安装或螺钉固定，接线方便，更换简单。

该模组通常还包含以下保护措施：

• 线圈并联续流二极管，抑制反电动势，保护驱动电路。
• 触点并联RC吸收电路或压敏电阻，减少电弧和电磁干扰，延长触点寿命。
• 光耦隔离（可选），实现控制信号与负载电路的电气隔离，提高抗干扰能力。

三、在通讯设备中的应用场景

通讯设备对信号的完整性和切换的可靠性要求极高，欧姆龙G6B四路常开继电器模组在以下场景中表现优异：

1. 天线切换：在收发信机中，用于切换不同频段或不同方向的天线，实现信号路由。
2. 通道选择：在多路通讯系统中，用于选择不同的信号通道，如音频通道、数据通道的切换。
3. 冗余备份：在主备通讯链路之间进行切换，当主链路故障时，快速切换到备用链路，保障通讯不中断。
4. 测试设备：在自动化测试系统中，用于切换被测设备的输入输出信号，模拟各种工作状态。
5. 电源管理：控制通讯设备内部各模块的供电通断，实现节能或故障隔离。

由于G6B继电器具有低接触电阻和高绝缘电阻，它对信号的影响极小，适合处理微弱信号和高频信号。其快速动作时间（通常为毫秒级）确保切换过程迅速，减少信号中断时间。

四、选型与使用注意事项

在选择和使用欧姆龙G6B四路常开继电器模组时，需注意以下要点：

• 线圈电压：确认线圈额定电压为24V DC，与驱动电源匹配。
• 触点负载：根据实际负载的电压和电流选择合适型号，确保在额定负载范围内使用，避免过载导致触点烧蚀。
• 驱动电流：计算线圈驱动电流，确保驱动电路（如晶体管、光耦）能够提供足够的电流。
• 环境条件：注意工作温度、湿度、振动等环境因素，确保模组在允许范围内工作。
• 安装方向：继电器模组应按照制造商推荐的方向安装，以利于散热和防止异物进入。
• 电气隔离：若控制信号与负载电路存在电位差，应选择带光耦隔离的模组，或采取其他隔离措施。
• 寿命评估：根据切换频率和负载类型，评估继电器电气寿命和机械寿命，必要时进行降额使用。

五、

欧姆龙G6B系列四路常开继电器模组凭借其高可靠性、紧凑设计和24V直流驱动特性，成为通讯设备中信号切换的理想选择。无论是天线切换、通道选择还是冗余备份，该模组都能提供稳定、快速的切换性能，确保通讯系统高效运行。在选型和应用时，合理考虑负载、环境和驱动条件，将充分发挥其优势，延长设备使用寿命。随着通讯技术不断发展，这种模块化继电器方案将继续在工业与通讯领域发挥重要作用。
